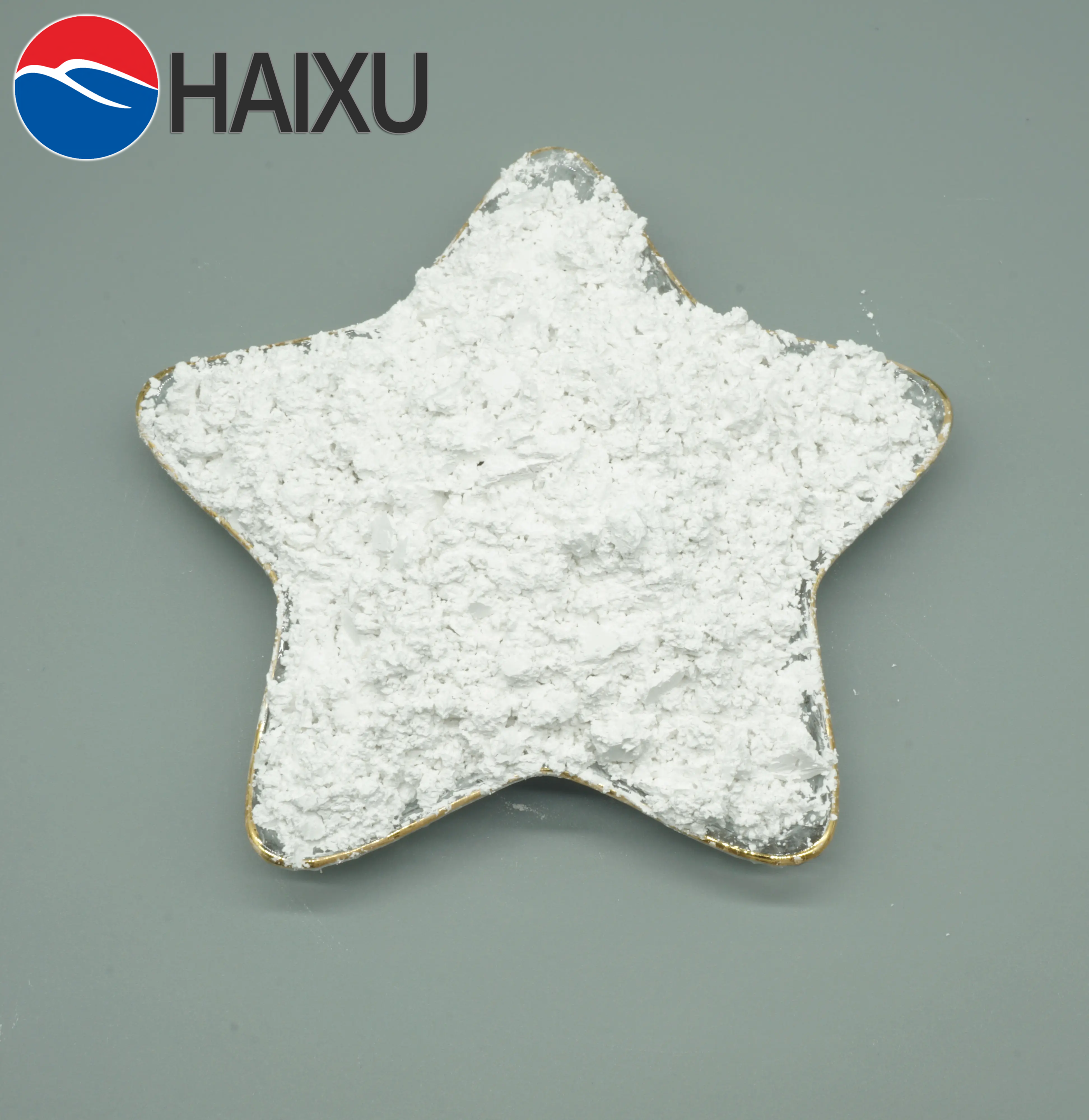

ผงขัดสีขาวผสมอะลูมินา 40μm WA-#320
อะลูมินาผสมสีขาว ผลิตจากอะลูมินาคุณภาพสูงโดยการหลอมที่อุณหภูมิสูงกว่า 2000°C ในเตาอาร์กไฟฟ้าและระบายความร้อน มีสีขาว โดยมีเฟสผลึกหลักคือ α- Al 2 O 3
อะลูมินาสีขาวที่ผลิตในเตาเผาไฟฟ้าแบบอาร์กไทเทิลมีข้อดีคือมีความหนาแน่นจำนวนมากและความพรุนต่ำ นอกจากนี้ยังสามารถปรับปรุงเสถียรภาพของปริมาตรและทนต่อการกระแทกจากความร้อนได้อีกด้วย
คุณสมบัติทางกายภาพ
| น้ำหนักจำเพาะ | 3.96 ก./ ซม.3 |
| ความแข็งโมห์ส | 9.0 |
| รูปแบบคริสตัล | อัลฟา-อัล2โอ3 |
| จุดหลอมเหลว | 2250℃ |
การวิเคราะห์ทางเคมีโดยทั่วไป [%]
| Al2O3 | Fe2O3 | ซิโอ2 | FeO | เอ็มจีโอ | สูง | ไทโอ2 | นา2โอ | เคทูโอ | กฎ |
| 99.2-99.6 | 0.03-0.10 | ≤0.02 | – | ≤0.01 | ≤0.01 | – | 0.20-0.30 | ≤0.02 | < 0.09 |
การกระจายขนาดอนุภาค
บทที่ 1 (มาตรฐาน JIS)
| ขนาด | ดีโอ (หนึ่ง) | ดี3 (อืม) | ดี50 (หนึ่ง) | D 94 (อืม) |
| #240 | ≤127 | ≤103 | 57.0±3.0 | ≥40 |
| #280 | ≤112 | ≤87 | 48.0±3.0 | ≥33 |
| #320 | ≤98 | ≤74 | 40.0±2.5 | ≥27 |
| #360 | ≤86 | ≤66 | 35.0±2.0 | ≥23 |
| #400 | ≤75 | ≤58 | 30.0±2.0 | ≥20 |
| #500 | ≤63 | ≤50 | 25.0±2.0 | ≥16 |
| #600 | ≤53 | ≤41 | 20.0±1.5 | ≥13 |
| #700 | ≤45 | ≤37 | 17.0±1.5 | ≥11 |
| #800 | ≤38 | ≤31 | 14.0±1.0 | ≥9.0 |
| #1000 | ≤32 | ≤27 | 11.5±1.0 | ≥7.0 |
| #1200 | ≤27 | ≤23 | 9.5±0.8 | ≥5.5 |
| #1500 | ≤23 | ≤20 | 8.0±0.6 | ≥4.5 |
| #2000 | ≤19 | ≤17 | 6.7±0.6 | ≥4.0 |
| #2500 | ≤16 | ≤14 | 5.5±0.5 | ≥3.0 |
| #3000 | ≤13 | ≤11 | 4.0±0.5 | ≥2.0 |
| #4000 | ≤11 | ≤8.0 | 3.0±0.4 | ≥1.8 |
| #6000 | ≤8.0 | ≤5.0 | 2.0±0.4 | ≥0.8 |
| #8000 | ≤6.0 | ≤3.5 | 1.2±0.3 | ≥0.6 |
บทที่ 2 (มาตรฐาน FEPA)
| ขนาด | ดี3 (อืม) | ดี50 (หนึ่ง) | D 94 (อืม) |
| เอฟ230 | ＜82 | 53.0±3.0 | >34 |
| เอฟ240 | <70 | 44.5±2.0 | >28 |
| เอฟ280 | <59 | 36.5±1.5 | >22 |
| เอฟ320 | ＜49 | 29.2±1.5 | >16.5 |
| เอฟ360 | ＜40 | 22.8±1.5 | >12 |
| เอฟ400 | ＜32 | 17.3±1.0 | >8 |
| เอฟ500 | ＜25 | 12.8±1.0 | >5 |
| เอฟ600 | ＜19 | 9.3±1.0 | >3 |
| เอฟ800 | ＜14 | 6.5±1.0 | >2 |
| เอฟ1000 | <10 | 4.5±0.8 | >1 |
| เอฟ1200 | ＜7 | 3.0±0.5 | >1(ที่ 80%) |
| เอฟ1500 | <5 | 2.0±0.4 | >0.8(ที่ 80%) |
| เอฟ2000 | ＜3.5 | 1.2±0.3 | >0.5(ที่ 80%) |
แอปพลิเคชันหลัก
-วัสดุขัดแบบยึดติดและวัสดุขัดแบบเคลือบ
-การสร้างพื้นผิวด้านบนกระจก
-สื่อพ่นแบบเปียกและแห้ง การเจียรและขัดเงา ฯลฯ
-แผ่นลามิเนตพื้น/ผนัง ทนทานต่อการสึกหรอ
-การพ่นความร้อน/การพ่นพลาสม่า การประมวลผลส่วนประกอบที่แข็งมาก
-ตัวพาตัวเร่งปฏิกิริยา
-เซรามิกและกระเบื้อง, แผ่นกรองเซรามิก, เมมเบรนเซรามิก ฯลฯ
-หินเจียร, หินเจียรถ้วย, หินลับมีด, แผ่นขัด ฯลฯ
– การทำความสะอาดด้วยการพ่นทราย, การตกแต่งพื้นผิว, การลบคม, การทำให้พื้นผิวโลหะหยาบ
